商品の詳細:
|
| 電圧: | 220Vか380Vか415V | 色: | カスタマイズ |
|---|---|---|---|
| スピード: | 最大40m/min | L エンド・プロテクターのサイズ: | 30-80mm (対称性や非対称性がある場合もある) |
| L 縁保護の厚さ: | 2.5～8mm | コントロール: | オートマティック |
| ハイライト: | L プロフィール エッジ 保護 製造 機械,エッジ・プロテクター製造機 40m/Min |
||
通常のスピード紙エッジ保護ライン
モデル:ZHJ-100D
商品の概要:
1ZHJ-100D機は6台で構成されています:
紙の展開スタンド
粘着装置
包装装置
形づくりのユニット
切断装置
スタッカーユニット
仕様:
| モデル | ZHJ-100D |
| 作業速度最大 | 40m/min (カット長さ: 1000mm) |
| 11m/min (切断長50mm) | |
| 正常な作業速度 | 15〜30m/min |
| L エッジ保護具のサイズ | 30-80mm (対称性や非対称性がある場合もある) |
| L 縁保護の厚さ | 2.5-8mm |
| 紙の内面の重量 | 420~600g/m2 |
| 表面紙の重量 | 175-250gm クラフト |
 紙巻きのコア直径 |
3" ((76mm) |
| 層 | 3 から 12 |
| 紙のコイル直径 | 最大 1300mm |
| 機械の寸法 | 34000×1500×2200mm |
| 機械の重量 | 3800KG |
| 総力 | 15.3KW |
| 圧縮空気の必要性 | 0.8MPa/0.2m3 (お客様が提供する) |
機械構造,主要部品の導入,操作の導入:
1機械の構造
ZHJ-100Dマシンには6つのユニットがあります:
紙の展開スタンド,粘着装置,包装装置,形状装置,切断装置,スタッカー装置
紙巻は優先順位により6個以上を通過し,切断部で切断される.
2主要ユニットの紹介
a. 主な機械部品
形成装置と切断装置は 最も重要な2つの部分です
高切断精度を維持するために,切断機を駆動するためにサーボモーターを使用します.
b. 安全保護
機械が動いているとき 他の人は機械に近づかないし
コントロールパネルを操作しないでください 操作員を除いて
* 機械が動いているとき,人は切断装置の前に立たない.
エッジボードが人を傷つけるのを防ぐために
* 作業者の手は,切削機や形状の輪に近づかないでください.
切断機を動かしたり 切断機をテストしたり

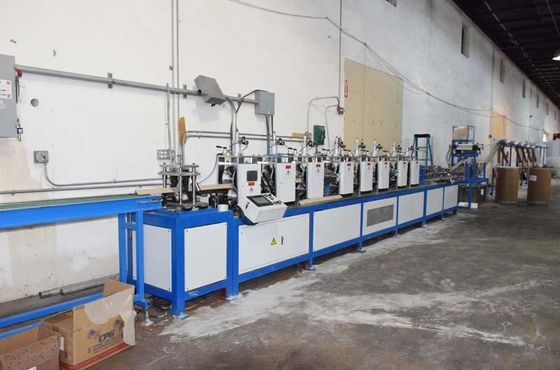

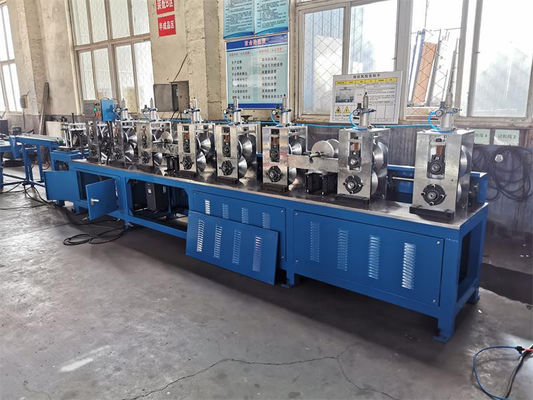

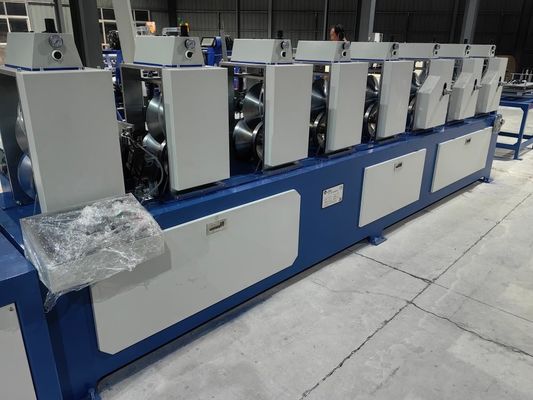

写真:
