商品の詳細:
|
| 電圧: | 220Vか380Vか415V | 色: | カスタマイズ |
|---|---|---|---|
| ペーパー層: | 3~25層 | 紙管の内径: | 50～500mm |
| 生産速度: | 0-30 m/min | 包装頭数: | 4頭部 |
| ハイライト: | 4頭紙チューブ生産ライン,紙チューブ生産ライン 30m/min,円刀紙管切断機 |
||
4頭型紙チューブ生産ライン
モデル:TSJG-500
特徴:
仕様:
| TSJG-500 4頭型紙チューブ生産ライン | |
| 紙管の内径 | 50〜500mm |
| 紙管の厚さ | 2-15mm |
| 紙の層 | 3~25層 |
| 紙の内面の重量 | 420~600gm |
| 表面紙の重量 | 420~600gm |
| 生産速度 |
0〜30m/min 紙の4~13層,速度は,最大で3~4gm,内径76gm,厚さ3~8mm 30m/min |
| メインモーター電源 | 30KW |
| 切断刃の動力 | 0.75KW |
| 総力 |
30.75KW 380V 50Hz 3相 81A 33.75KW 220V 50Hz 3相 140A 33.75KW,440V,50Hz,3相,70A |
| カッター | 丸い刃 |
| 切断精度 | ±3mm |
| 最小切断長さ | 800mm |
| 長さ制御方法 | センサー制御 |
| 包装頭数 | 4頭 |
| 粘着装置 | 多層接着型 |
| 紙のリールスタンド | クロスタイプ |
| オペレーター | 2〜3人 |
| 頭の寸法 | Ø294mm 高さ360/720mm |
| 2つのヘッド距離 | 1150~1800mm |
| サイズ | 23000×10000×2100mm |
| 体重 | 5800KG |
| コンプレッサー空気の需要 | 0.8MPa/1.2m3 (お客様が提供する) |
送信システム:
| メインモーター電源 | 30KW |
| モーターの速度 | 1400回転/分 |
| マックス.頭回転速度 | 62回転分 |
| 頭の出力トルク | 8500N.M |
| 減速器のモデル | WPO155 |
| トランスミッションチェーンモデル | 12A × 2 |
| ヘッドドライブ | 4つのヘッドドライブ |
| カッター駆動モーター | 0.75KW |
| ローヤリング | ユニバーサル・ベアリング |
制御システム:
| 周波数変換器 | ルーイ・ジのブランド |
| 主な電気製品 | チントブランド |
| センサー | フー・ゴングブランド |
| パネウマ製品 | ティアン・アオブランド |
| シンクロン制御 | パネウマ制御 |
| 切断長度制御方法 | 接近スイッチ |
| PLC | デルタ |
| タッチスクリーン | クンラン・トン・タイブランド |
ベルトの幅を選択する
| 紙チューブ内径45~65mm | ベルト幅80mm |
| 紙チューブの内径66~100mm | ベルト幅100mm |
| 紙チューブ内径101-120mm | ベルト幅 110mm |
| 紙チューブ内径121-300mm | ベルト幅 120mm |
| 紙チューブの内径301~500mm | ベルト幅150mm |
構成:
| 紙チューブ収集スタンド | オートマティック |
| ベルト規制 | 手動制御 |
| 紙のスタンドの角度 | 自動制御 |
| 粘着剤の供給 | パネウマ系供給 |
| 底紙の潤滑剤 | オートマティック |
| ストレージ制御 | 手動制御 |
| 紙スタンドタイプ | クロスタイプ |
| 頭を包むベルト | キャンバスベルト |

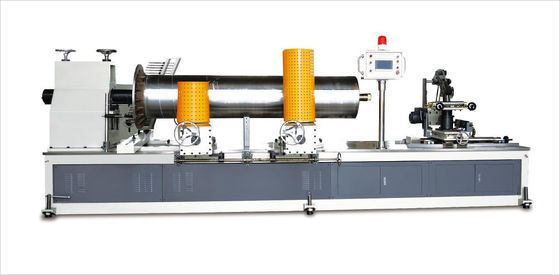

紙チューブ生産ラインの写真:
