フルセルボ 高速波紋スロットマシン DSK1600 カートンスロットマシン

オンラインです

フルセルボ 高速波紋スロットマシン DSK1600 カートンスロットマシン

フルセルボ 高速波紋スロットマシン DSK1600 カートンスロットマシン
フルセルボ 高速波紋スロットマシン DSK1600 カートンスロットマシン

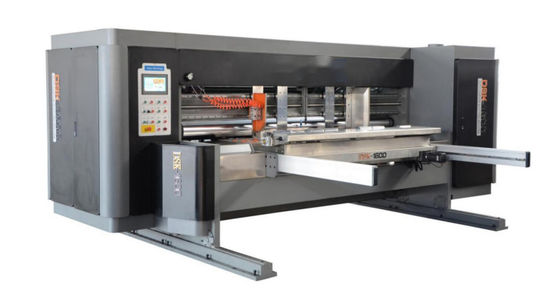

大画像 :  フルセルボ 高速波紋スロットマシン DSK1600 カートンスロットマシン

商品の詳細:
起源の場所: 中国
ブランド名: AMC MACHINERY
証明: CE
モデル番号: DSK1600
お支払配送条件:
最小注文数量: 1セット
価格: Negotiate
パッケージの詳細: 波紋箱とプラスチックフィルム
受渡し時間: 40 営業日
支払条件: T/T
供給の能力: 月5セット

フルセルボ 高速波紋スロットマシン DSK1600 カートンスロットマシン

説明
電源: 220Vか380Vか415V 色: カスタマイズ
紙の最大サイズ (L*W): 3000mm*1600mm 最大有効スロットとチャンファリング仕様 (長さ*幅): 2950mm*1600mm
紙の最小サイズ (L*W): 670mm*380mm 箱の最小サイズ (L*W*H): 275mm*60mm*60mm
ハイライト:

高速波紋式スロット機

,

完全セルボのゴロゴロスロットリングマシン

,

高速紙箱スロッティングマシン

フルセルボ高速スロット機

モデル:DSK1600



紹介:

  • DSK1600高速紙箱スロッティング形作機は,高速デジタルプリンターの作業速度と使用特性に応じて,当社の特別に開発されたマッチングモデルです.機械は,完全なサーボ制御を採用プレッシングラインは,プレッシングラインの効果を最大限に向上させることができます.箱に釘を貼るための良い準備をする. スロッティングは,上から下へと角をスロットして切る優れた力ナイフを採用します. 紙表面が割れないようにする前提で.
  • フルサーボ先端紙給餌部には5組の紙給餌軸が装備されている.単軸単セルボモーター構造を採用し,給餌と粘着軸がない.カードボードの幅が入力された後紙の5列の給水軸が一緒に働き,紙を完全に開口に供給します. 溝の部分です. プロセス全体が紙の波紋を傷つけません.カートンの物理的な強さを保証するサイドゲージと裏の紙のサポートカーはすべてサーボによって制御されています. 紙の長さと幅を入力してください,それらはすべて自動的に位置に, 1 は正確です.時間と労力を節約し,廃棄物を減らす.
  • スロッティング部位も完全にセルボ制御されています.作業中にカートンの長さ,幅,高さを入力するだけです.スロッティングナイフとクリッピングホイールは,カートンの最大から最小のサイズに変化します労働の無駄を削減し,市場で最も先進的で合理的な紙箱スロッティングマシンです.



仕様:

高速スロット機械のモデル DSK1600から3000
紙の最大サイズ (L*W) 3000mm*1600mm

最大有効スロッティングと

カンファリング仕様 (長さ * 幅)

2950mm*1600mm
紙の最小サイズ (L*W) 670mm*380mm
箱の最小サイズ 275mm
箱の最小幅 60mm
箱の高さの最小仕様 60mm
電源 三相 380V/50Hz
設置容量 (約) 51KW
共同電力 約15KW
装置の寸法 (長さ*幅*高さ)

3500mm*5100mm*2100mm

配送部を除く

設備の総重量 (約) 13000KG
機器の適用性: 1.5 ~ 20mm の厚さを持つ様々な波紋紙に適用できます. 紙の曲面値は 10mm / m です. 上記の曲面基準を超えると,後ろの紙のトロッキの速度,空気容量,高さを調整することで,曲げられた紙を改善するために使用できます.



DSK1600 フルセルボ高速スロット機械の基本構造と原理:

  • DSK1600 フルセルボ高速スロット機は 流通とともに生まれた製品で 分散注文の王としても知られています現在,紙箱工場が直面している 過剰な分散の注文の不快さに基づいて機械,全機械のスピードは160ピース/分であり,注文を変更する時間は30秒未満です..この製品が発売されたら,この製品が,紙箱はみんなに好評です製造者は歓迎します. 私たちの会社は,製品に深く掘り,生産プロセスに改善を維持するために,プロのチームを持っています.紙箱工場の利用者の大部分の期待に応える産業の発展と進歩のために,我々は,古いと新しいユーザーを返済するために,不屈の努力をします.



1前端のサーボフィッダー:

フルセルボ 高速波紋スロットマシン DSK1600 カートンスロットマシン 0

前端の給水部分は (1) 前端の給水主壁板と (2) 前端の給水部分梁から構成され,安定した枠を形成する.そしてその後,前端の給餌セクション組は (2) 前端の給餌セクションに固定されています 梁の上に紙の供給メカニズムが形成される.

船長が操縦しているとき まず計測テープで 紙の長さと幅を測って コンピュータに入力します(3) 紙のキャリッジの移動モーターと (4) サイドストップガイズの移動モーターが同時に起動します.指示に従って機械に歩いて. その位置を指定してください.この時点で,あなたは直接前端のバフと紙キャリアに紙を置くことができます.単一紙の厚さに応じて適切な位置に調整した後,紙紙に従って曲がります.(5) 紙キャリッジの横切手を調整してキャリッジの高さを決定紙箱のローラーを紙箱のサイズに応じて調整し (6) 紙箱の底部のシートの数を制御する.紙が滑りやすいようにオン状態が満たされると,コマンドが送信されるとすぐに (8) セルボ先端駆動モーターは紙を供給し始める.そして前端は,完全にスロットリングとクリッピング部分に紙をフィード 紙の入力幅に応じて波紋紙は,このプロセス全体で損傷を受けません. この技術は,10年以上前に私たちの会社によって独立して開発されました.会社には,変更と販売後サービスの独立した能力があります.





2スロット式構成部品:

フルセルボ 高速波紋スロットマシン DSK1600 カートンスロットマシン 1

スロット成形部品は, (1) 主体体として枠に固定されるスロット成形部品の主梁を通る (2) 主壁板から構成される.(3) 切断頭と線圧駆動壁プレートは (2) から (4) の線形導線に固定されている.(6) (7) (8) 3組の圧力ローラーも (3) 切断頭とライン圧力駆動壁プレートに設置されている.グラフィット銅のスライドブロックは, (3) 切断頭とラインプレッシング駆動壁プレートに固定されています.切断頭駆動モーター (9) が主体を駆動し,カートンの長さを完了します.

(7) (8) プレプレスには2つのプレプレスロールがあります.紙は初期段階に入って (7) (8) を通過します.プレプレスリングは線に沿って波紋を破壊します.プレッシングロールは,すべて鉄コアの外側の縁から作られています. 表面は大きな円弧の形で,プレプレッシングの波紋効果があるだけでなく,紙を紙箱に割るのは簡単ではありません.それは (11) (12) のラインシャフトのプレプレスに対応します表面は硬いクロムで塗装され,スムーズで滑らかなので,紙箱は成功裏にプリクリッピングを完了できます.(6) 形状を整える回転車です. 最終形状は,標準的なカートン形成を美しくするために作られています. (6) 形成するクリップリングホイールに対応する (13) 形成するクリップリングシャフトです.それは弾性プレス効果を持っています.紙を割るのは簡単じゃない. (6) (7) (8) 3つのプレッシングホールはプレッシングラインの3軸連結同期ベルト (10) によって接続されている.そして3列の車輪は,マシンがオンになると同期的に動きます.. 線を押す機能を一緒に完了します.

(5) スロッティング・カット・ヘッドは,優れた力ナイフ・スロッティングとカット・アングルで装備されています.普通のスロットリングマシンから紙箱の表面仕上げが円形型切削効果に到達できるように高さ調整は外輪輪構造で,外輪輪輪の構造は外輪輪輪の構造で,外輪輪輪は外輪輪輪の構造で,外輪輪輪は外輪輪輪の構造でそして箱の高さの調整は,スムーズでスムーズです内部ギアリングの六角鋼軸構造と比較して,構造はより耐久性があり,より合理的で,調整された箱の高さのサイズはエラーがありません.切断頭上のグラフィット固定スライダは,自動的に潤滑まず,操作者の労力を減らし,二つ目は,潤滑油がカートンの表面に噴出するのを防ぎます

(14) スロット式上軸は,鋼芯の優れた力パッドの組み合わせ構造として設計されています.優れた力パッドは,イタリアから輸入され,弾力性が良好です.長寿命で簡単に交換できる切断器頭上の優勢力ナイフに対応します. 切断された紙箱のナイフエッジが滑らかで滑らかで,バブルがないようにします. 軸は通常の動作状態にあります. 軸が (15) のスロット上の軸で押し出された後,軸全体が押され, (5) スロットカットディスクとの接触. 調整し,順序を変更するときに, (15) スロッティング上軸を前進シリンダーは自動的に (14) スロッティング上軸を引っ張ります.スロットリング上部軸とスロットリング切断頭が分離されるように軸は,また,自律的な放射線移動と自動的な周周差補償機能で設計されています.表面上の上部のゴムパッドも自動磨きナイフで装備されています- 修理した
